概述

KRT450综合微机保护装置主要是针对环网柜系统应用而开发。它具有三段式过流保护、多种动作特性曲线的反时限过流保护、两段零序过流(接地)保护、多次重合闸、过电压、低电压保护及智能开关量输入功能,还具有多电量测量、遥控、遥信等监控功能。

特点

KRT450综合微机保护装置采用高集成度、总线不出芯片的微处理器处理来自电压电流互感器的信号,通过数字逻辑运算控制装置的输出。装置采用密封机箱,免维护设计,抗干扰性能好,非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。

• 整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。装置结构简单小巧，安装方便灵活，非常适合于环网柜的紧凑安装条件。

• 三段式过流保护，两段零序(接地)电流保护，多种IEC标准反时限曲线选择还具有电压保护功能。

• 具有涌流闭锁功能，避免变压器空投导致开关误跳。

• 速断保护采用了短数据窗的快速算法，保证短路故障快速切除，避免越级跳闸。

• 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。

• 具有完善的测控功能，可以测量电压(Ua、Ub、Uc)、电流(la、lb、lc、10)、二次谐波(lax、lbx、lcx)有功功率、无功功率、视在功率、功率因数等电气参数;具有4路开关量输出回路，提供专门的遥控继电器实现遥控功能:具有8路智能开关量输入回路，用户预定义功能。

• 采用全中文液晶显示界面，多层菜单显示，中英文菜单可选择，事件告警弹出式窗口设计，人机界面极为友好。

• 自动动态增益的电流测量回路设计，装置具有极宽的测量范围，可同时满足二次额定1A 或5A 的电流互感器。

• 50Hz、60Hz系统可由用户自定义，零序电流采集方式可选择(外部接入或内部计算)。

• 极宽的运行温度适应范围，并采用防水防尘设计，保证各种极端环境下运行可靠。

• 装置记录60 次历史事件记录，装置掉电数据不丢失，方便事故追忆。

• 装置提供RS485通讯接口，并向用户提供开放的通讯协议。

耐湿热性能

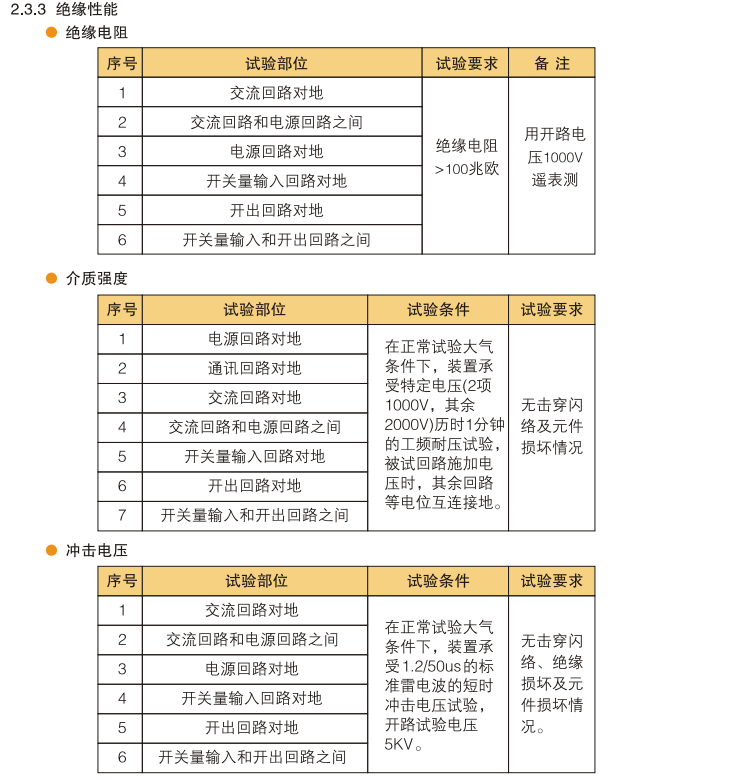

装置应能承受GB/T2423.9规定的恒定湿热试验。实验温度40℃+2℃，相对湿度(93±3)%RH，试验时间48h。在试验结束前2h内根据2.3.1的要求，分别测量各回路间的绝缘，电阻应不小于1.5MQ;介质耐压强度不低于3.3.3 规定的介质强度试验电压幅值的75%。

2.3.4 抗电磁干扰性能

● 静电放电抗干扰度

通过GB/T17626.2标准、静电放电抗干扰度4 级试验。

● 射频电磁场辐射抗干扰度

通过GB/T17626.3标准、射频电磁场辐射抗干扰度4 级试验。

● 电快速瞬变脉冲群抗扰度

通过GB/T17626.4标准、电快速瞬变脉冲群抗扰度4 级试验。

● 浪涌冲击抗扰度

通过GB1T17626.5标准、浪涌冲击抗扰度4级试验。

2.3.5 机械性能

● 振动

通过GB/T7261 中16.2 规定的严酷等级为I级的振动响应试验。

● 冲击

通过GB厂T7261 中17.4 规定的严酷等级为|级的冲击响应试验。

● 碰撞

通过GBΠT7261 中第18 章规定的严酷等级为I级的碰撞响应试验。2.3.6 防护等级:IP54
