适用范围和特征

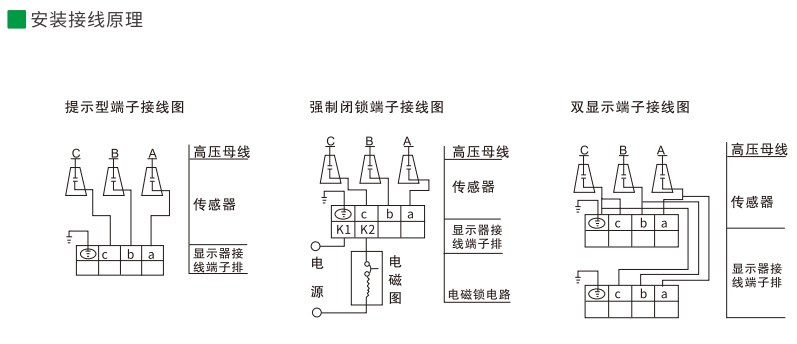

户内高压带电显示装置由三个传感器和一个显示器经导线连接组成。适用于额定频率50Hz。额定电压40.5kv下的户内高压气设备上。可反映回路带电状况,还可与电磁锁配合。实现强制闭锁开关手柄、阀门等。带电显示和强制闭锁均受同一高压信号控制,但电路系统又是相互独立,互不干扰,只要高玉回路带电,即使显示电路和闭镇电路同时出故障,电磁锁仍处于闭锁状态,达到防止误操作,误人带电间隔的目的。

执行标准

◇DL/T538《高压带电显示装置》

◇DL/T593《高压开关设备和控制设备标准的共用技术要求》

◇JB/T《3.6kV~40.5kV高压设备用户内有机材料支柱绝缘子技术条件》

◇GB/T7354《局部放电测量》
